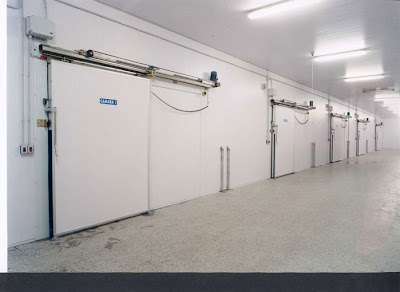

PUERTA CORREDIZA ISOTERMICA
Marco: En material plástico de color blanco reforzado internamente. Dotado de resistencia perimetral anticondensante
Placa: Constituido de un panel sándwich en chapa prepintada blanca, inyectada en poliuretano expandido de densidad promedio 40 kg/m³.
Perímetro en perfilaría de aluminio anodinado natural, en donde se aloja el burlete de caucho siliconado.
Herraje: Standard en aluminio anodizado natural, con cobertor en chapa prepintada blanca.
Guía inferior: De aluminio anodizado natural, con regulación, fijada a la pared. No requiere accesorios fijados al pavimento.
Marco interno: En material plástico de color blanco, posicionado del lado interno de la cámara, para fijar en forma rápida a paneles prefabricados.
AUTOMATIZACION
Accionamiento Automático Se realiza mediante un motorreductor a tornillo sin fin, reversible manualmente sin esfuerzo.
Alimentación 220 V – 50 Hz.
Cuadro eléctrico Estanco, adaptado para instalaciones en ambientes húmedos.
Contiene una plaqueta electrónica para el control de las funciones y un inverter que realiza la regulación de la velocidad de apertura y cierre.
Control de carrera De apertura y cierre mediante microswitchs.
Comandos El comando de maniobra está situado externamente sobre el cuadro eléctrico e internamente sobre una caja de pulsadores que presenta los siguientes posibilidades.
• Pulsante abre y cierre
• Pulsante abre parcial (paso de hombre)
• Pulsante de emergencia (versión BT, solo externo)
Opcionalmente puede ser también mediante tirador (tanto interno como externo)
Indicación Una lámpara de color amarillo indica la puerta en movimiento.
Seguridad La seguridad primaria antiaplastamiento está garantizado por una costilla sensible del tipo resistivo conforme a la norma EN 954-1 de categoría 2, puesta sobre el borde vertical de la placa, el cual, en caso de colisión con un obstáculo, bloquea instantaneamente la puerta e invierte el motor.
Opcionalmente se puede proveer una célula fotoeléctrica que evita el contacto físico entre la puerta en movimiento y el obstáculo, parando instantáneamente la puerta e invirtiendo el motor. De esta forma se garantiza la funcionalidad y duración de la puerta.
Opcionales La plaqueta electrónica permite varias posibilidades de asistir el funcionamiento de la puerta, ya sea mediante una modalidad de cierre automático con tiempo de pausa variable en posición abierta, modalidad de apertura y cierre a hombre presente.
MARCO
1. MARCO
2. CIERRE LATERAL MARCO MARCO COMPLETO
MARCO INTERNO
3. CONTRAMARCO
Placa: Constituido de un panel sándwich en chapa prepintada blanca, inyectada en poliuretano expandido de densidad promedio 40 kg/m³.
Perímetro en perfilaría de aluminio anodinado natural, en donde se aloja el burlete de caucho siliconado.
Herraje: Standard en aluminio anodizado natural, con cobertor en chapa prepintada blanca.
Guía inferior: De aluminio anodizado natural, con regulación, fijada a la pared. No requiere accesorios fijados al pavimento.
Marco interno: En material plástico de color blanco, posicionado del lado interno de la cámara, para fijar en forma rápida a paneles prefabricados.
AUTOMATIZACION
Accionamiento Automático Se realiza mediante un motorreductor a tornillo sin fin, reversible manualmente sin esfuerzo.
Alimentación 220 V – 50 Hz.
Cuadro eléctrico Estanco, adaptado para instalaciones en ambientes húmedos.
Contiene una plaqueta electrónica para el control de las funciones y un inverter que realiza la regulación de la velocidad de apertura y cierre.
Control de carrera De apertura y cierre mediante microswitchs.
Comandos El comando de maniobra está situado externamente sobre el cuadro eléctrico e internamente sobre una caja de pulsadores que presenta los siguientes posibilidades.
• Pulsante abre y cierre
• Pulsante abre parcial (paso de hombre)
• Pulsante de emergencia (versión BT, solo externo)
Opcionalmente puede ser también mediante tirador (tanto interno como externo)
Indicación Una lámpara de color amarillo indica la puerta en movimiento.
Seguridad La seguridad primaria antiaplastamiento está garantizado por una costilla sensible del tipo resistivo conforme a la norma EN 954-1 de categoría 2, puesta sobre el borde vertical de la placa, el cual, en caso de colisión con un obstáculo, bloquea instantaneamente la puerta e invierte el motor.
Opcionalmente se puede proveer una célula fotoeléctrica que evita el contacto físico entre la puerta en movimiento y el obstáculo, parando instantáneamente la puerta e invirtiendo el motor. De esta forma se garantiza la funcionalidad y duración de la puerta.
Opcionales La plaqueta electrónica permite varias posibilidades de asistir el funcionamiento de la puerta, ya sea mediante una modalidad de cierre automático con tiempo de pausa variable en posición abierta, modalidad de apertura y cierre a hombre presente.
MARCO
1. MARCO
2. CIERRE LATERAL MARCO MARCO COMPLETO
MARCO INTERNO
3. CONTRAMARCO
